4 個中置掃盤，帶3檔調速；江鈴副發動機；大力馬達；施耐德控件開關；**電磁閥組；免維護自分離式離合器；北玻臺信免維護風機；不銹鋼水箱；不銹鋼垃圾箱；尾部 LED 箭頭燈；手動泵應急系統；刷臂轉動機構使用高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管。
|
車輛型號 |

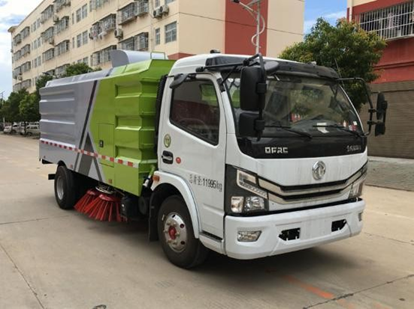

CLW5120TSL6 型掃路車 |
|||
|
二類底盤型號 |
EQ1125SJ8CDC |
|||
|
軸距 |
3800mm |
|||
|
前/后懸 |
1130/1770 mm |
|||
|
發動機型號/功率 |
底盤發動機 |
D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK361 YCY30165-60 |
110 kW 125 kW 135 kW 162 kW 115 kW 120 kW 120 kW 125 kW 121 kW |
|
|
副發動機 |
JX493ZG3 / JE493ZG5 |
64 kW |
||
|
**爬坡角 |
30% |
|||
|
排放 |
GB3847-2005,GB17691-2018 國Ⅵ |
|||
|
加速行駛車外噪聲 |
≤84dB（A），滿足噪聲二階段要求 |
|||
|
**車速 |
103 km/h |
|||
|
接近角 |
21° |
|||
|
離去角 |
18° |
|||
|
質量參數 |
整備質量 |
5750 kg |
||
|
**總質量 |
11995 kg |
|||
|
尺寸參數 |
外形尺寸（長×寬×高） |
6700×2200×2730 mm |
||
|
**小離地高度 |
240 mm |
|||
|
吸掃作業
|
清掃效率 |
≥95% |
||
|
**吸入粒度 |
120 mm |
|||
|
吸掃寬度 |
2.8-3.2 m |
|||
|
**清掃能力 |
60000 m2/h |
|||
|
碟形盤刷外伸尺寸 |
≥400 mm |
|||
|
吸掃行駛速度 |
3-20 km/h |
|||
|
罐體 |
水罐額定容量 |
2 m3 |
||
|
垃圾箱 |
垃圾箱額定容量 |
6 m3 |
||
|
垃圾箱傾翻角度 |
≥46° |
|||
|
卸料門開啟角度 |
≥85° |
|||
|
液壓系統 |
型式 |
開式、電氣** |
||
|
主要元件 |
齒輪泵、液壓馬達、液壓缸、電磁閥 |
|||
|
系統壓力 |
16 MPa |
|||
|
液壓油箱容量 |
60 L |
|||
|
油溫 |
60 ?C |
|||
|
電氣系統 |
型式 |
DC12 V |
||
|
電壓 |
12 V |
|||
|
蓄電池 |
12 V |
|||
|
灑水系統 |
主要部件 |
電動隔膜泵、水濾器、噴嘴等 |
||
|
掃盤裝置 |
型式 |
中置四個掃盤，液壓馬達驅動，右前可****，具有避讓回復功能。 |
||
|
掃盤直徑 |
850 mm |
|||
|
掃盤角度 |
前傾：4-6 度 外傾：4-7 度 |
|||
|
吸盤 |
型式 |
單吸口，液壓**，彈簧懸浮。 |
||
|
吸口直徑 |
200 mm |
|||
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
消防水帶 |
1 根 |
用于加水 |
|
2 |
消防扳手 |
1 把 |
用于拆卸消防栓 |
|
3 |
手動液壓泵搖桿 |
1 根 |
用于手動液壓泵的啟動 |
|
4 |
水濾扳手 |
1 把 |
用于拆卸水過濾器 |
|
5 |
備胎 |
1 個 |
|
|
序號 |
名稱 |
數量 |
|
1 |
刷毛 |
88 支 |
|
2 |
風機密封條 |
1 根 |
|
3 |
后門密封條 |
1 根 |
1、 采用吸掃結合的方式收集垃圾，濕式除塵、電液**，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、 采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。

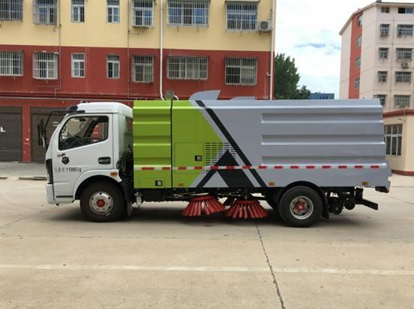

3、 采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、 副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
5、 掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。

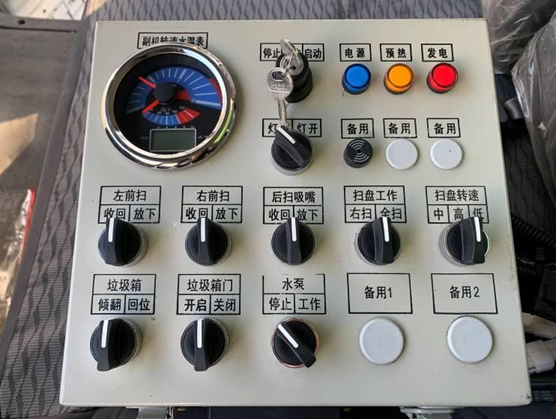

6、 根據不同清掃工況，在不增加副機油門的情況下，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果，同時節省油耗以及刷毛的損耗。

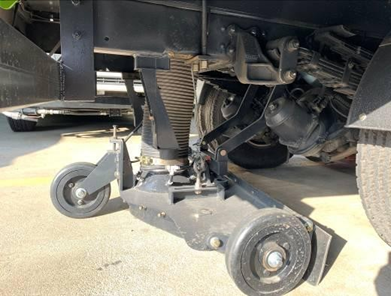

7、 采用可隨路面自動找平的全浮動式吸嘴，吸塵效果好，使用壽命長。

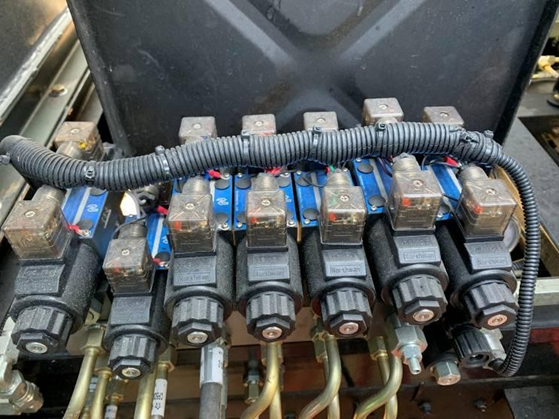

8、 進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
9、 優質液壓馬達，能保證掃盤的工作穩定性，使用壽命長。

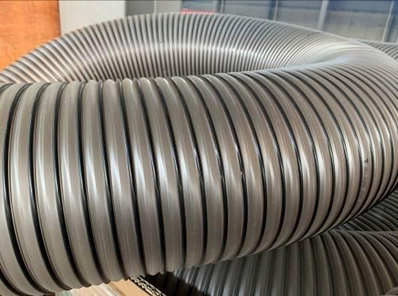

10、進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
11、精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
13、不銹鋼水箱、垃圾箱，可抗一般性腐蝕，增加箱體的使用壽命。

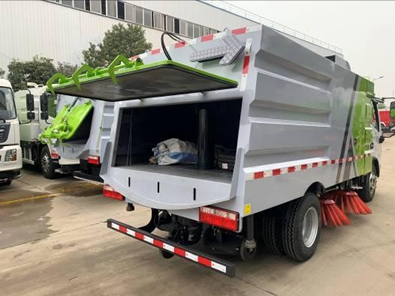

14、超寬后門且大于 85 度的開啟角度，更易于傾倒垃圾，清理垃圾箱。
15、垃圾箱傾翻角度大于 46 度，易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置、推雪鏟等。
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
