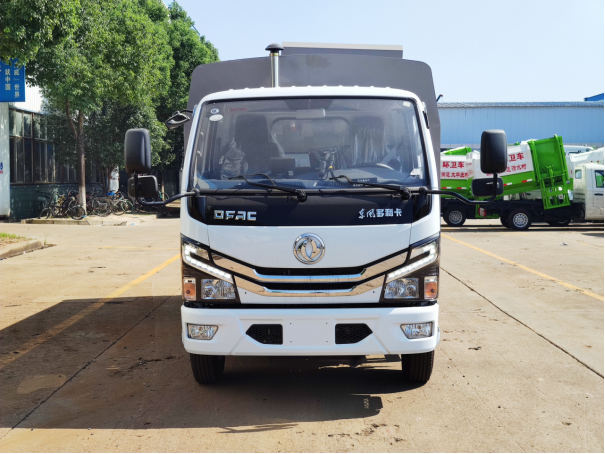

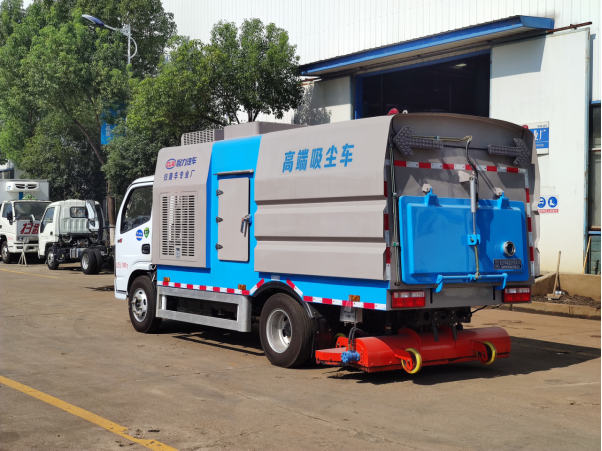

吸塵車功能介紹
1. 采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放。適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。
2. 采用后置寬幅吸嘴，吸盤帶滾掃,垂直濾筒結構。
3. 寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。
4. 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。
5. 采用圓形濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果；配置大容量的垃圾箱，提高作業效率。
6. 電氣系統采用集成模塊化**，面板具有故障診斷、數字測試，副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。
7. 車輛主要技術參數，軸距：3308mm，整備質量：5450KG，總質量：7360KG，外形尺寸：6230mm*2090mm（2100mm）*2610mm。
吸塵車上裝配置
底盤型號：EQ1075SJ3CDF
發動機型號：YCY24140-60
發動機功率：103KW140馬力
外形尺寸：6230×2090×2610mm
工作寬度：2M
垃圾箱容積：5m3
上裝標配：江鈴87馬力副發動機、施耐德**開關、海普瑞斯電磁閥組、免維護自動離合器、免維護離心式自動風機（洛陽北玻風機）、高分子濾筒、不銹鋼垃圾箱、尾部LED箭頭指示燈、手動泵應急系統、垃圾舉升自卸功能。
上裝主要配置展示

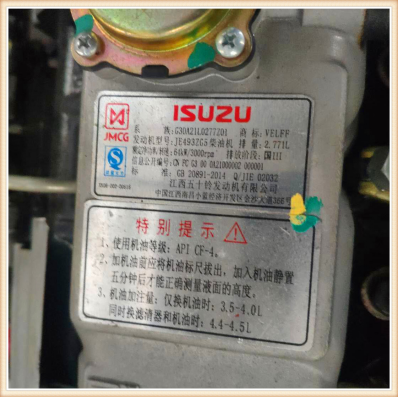

副發動機
電子水泵

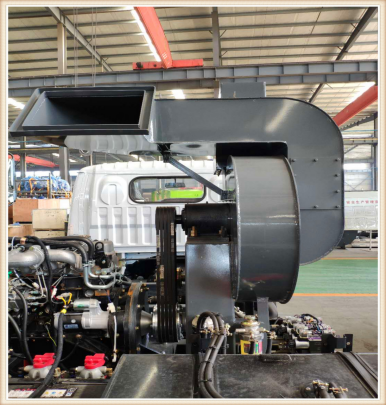

風機

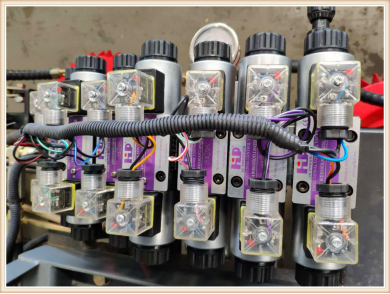

電磁閥組
小多利卡掃路車參數
項 目 | 主要性能參數 | |||
車 型 | 東風底盤 | |||
名 稱 | 吸塵車 | |||
底盤型號、類別、生產企業 | EQ1075SJ3CDF 東風汽車股份有限公司 | |||
排放標準 |
| |||
發 動 機 | 主機 | 底盤發動機型號及生產企業 | YCY24140-60 東風動力有限公司 | |
功率 | 103 | |||
馬力 | 140 | |||
排量 | 2360 | |||
副機 | 發動機型號及生產企業 | JE493ZG5 | ||
功率 | 64 | |||
馬力 | 87 | |||
排量 | 2.771L | |||
燃油種類 | 柴油 | |||
車輛 基本 參數 | 外形尺寸(長X寬X高)mm | 6230×2090×2610 | ||
軸距 | 3308 | |||
輪胎 | 7.00R16（鋼絲胎） | |||
輪胎數量 | 7(含1備胎) | |||
輪距 | 前輪 | 1525,1519(mm) | ||
后輪 | 1498,1516,1586,1670(mm) | |||
駕駛室準乘人數 | 2人 | |||
前懸/后懸 | 1055/1837,1055/1635(mm) | |||
接近角 | 27.7° | |||
離去角 | 13° | |||
離地高度 | 350 | |||
額定載質量 |
| |||
整備質量 | 5450 | |||
**總質量 | 7360 | |||
專用性能參數 | 垃圾箱容積( m3 ) | 5 | ||
清掃寬度 | 2000 | |||
清掃作業速度(km/h) | 3-15 | |||
保潔作業速度(km/h) | 15-20 | |||
**清掃能力(m2/h) | 48000 | |||
抽吸能力 | 密度(g/cm3) | |||
垃圾廂傾卸角 | 質量 | 2.0 | ||
抽吸粒度 | 1.5 | |||
≥45° | ≥100 | |||
吸塵效率 | ≥96% | |||
作業噪聲 | < 88 符合GB7258規定 | |||
驅動型式 | 后軸驅動 | |||
行駛性能參數 | 懸架型式 | 鋼板彈簧 | ||
鋼板彈簧片數(前/后) | 6/6+5,3/3+3 | |||
制動型式 | 雙回路氣壓制動、鼓式 | |||
制動距離(滿載30km/h) | ≤10m | |||
**車速(km/h) | 110 | |||
**小轉彎半徑 | 8 | |||
**爬坡度 | ≥30％ | |||
離合器系統 | 單片干式膜片彈簧離合器，液壓操縱 | |||
變速器系統 | 萬里揚6檔變速器 | |||
降塵系統 | 電子**，一鍵操作 | |||
后置吸盤 | ||||
吸盤吸風口內 | ||||
液壓系統 | 型式 | 開放式，電動**集中操縱 | |
液壓油缸 | 海普瑞斯 | ||
液壓缸密封件 | 鼎基 | ||
液壓油管 | 天河 | ||
電磁閥組 | 海普瑞斯 | ||
防震壓力表 | IMT | ||
回油過濾器 | 索菲瑪 | ||
系統溢流壓力 | Mpa | 10-12 | |
液壓油箱容積 | L | ≥50 | |
電器系統 | 系統組成 | 由底盤車電路和副發動機電氣部分及專用工作裝置操作**電路組成。 | |
底盤車系統電壓(V) | 24 | ||
工作裝置系統電壓(V) | 12 | ||
電控箱面板組成 | 副機轉速表、副機水溫表、機油溫度報**裝置、各種操作**開關 | ||
**開關 | 上海施耐德 | ||
可編程序邏輯**器 | 百兆富 | ||
斷路器 | 海格 | ||
蓄電池型號 | 12V-70A.H (2只并聯) | ||
風機系統 | 型式 | 專用高壓離心風機 | |
品牌 | 北玻風機 | ||
額定工作轉速 | r/min | 2700 | |
傳動型式 | 副發動機、離合器、帶齒耐高溫A帶傳動 | ||
風機皮帶 | 浙江三力士 | ||
自動離合器 | 離心式，進口材質 | ||
風量(m3/h) | 5000 ~ 7800 | ||
吸嘴裝置 | 型 式 | 液壓驅動電氣自動**吸嘴升降 | |
吸管直徑 | mm | φ180 | |
吸管品牌 | NORRES | ||
行走輪軸承 | SKF | ||
行走輪耐磨外圈 | Stellana | ||
工作狀態吸嘴邊剛性部份 離地間隙 | 5～8 | ||
吸嘴吸管風速(m/s) | 50 ～ 65 | ||
吸嘴負壓(mmH2O) | 380 | ||
其它配置 | 報**系統 | 倒車報**系統 | |
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 | ||
手動泵應急舉升系統 | 如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 | ||
● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。
● 采用PLC編程、智能化**系統，電、液、氣集中**，駕駛員可在駕駛室內完成各種動作的操作。
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
